今天為大J來分享一篇關于O形圈詳細的知識，它的選型過程及步驟。小編會按照圖文展示給大J，如果對您有所幫助，建議您收藏起來，以方便查看!

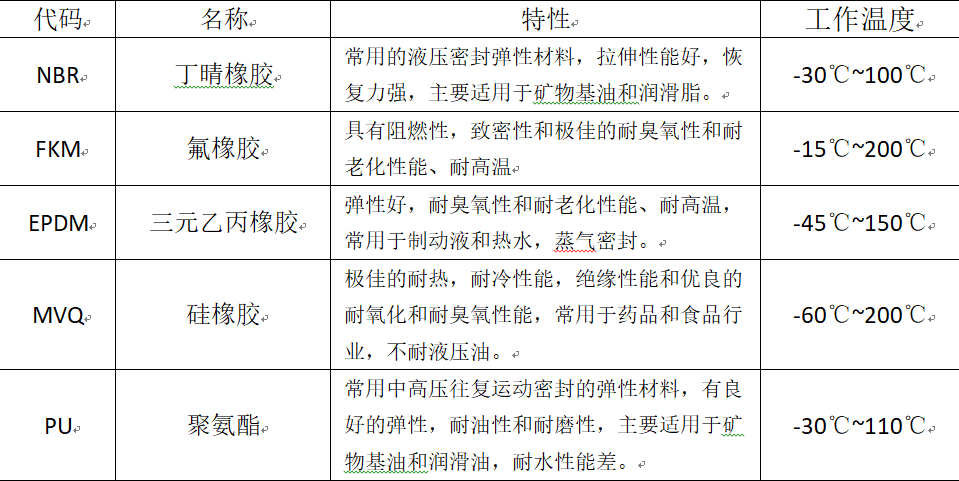

　　一、O形圈常用材料

　　二、O形常用密封形式

　　密封圈分為活塞桿密封、旋轉密封、活塞密封、端面密封

　　三、O形密封圈的選型規則

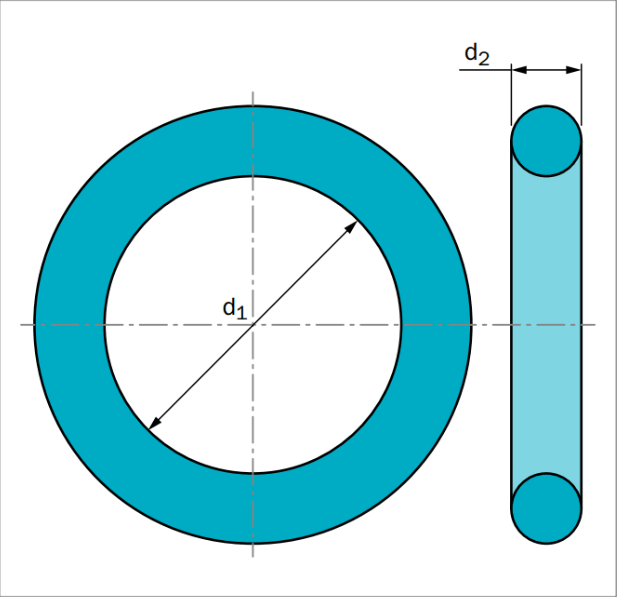

　　1、O形密封圈的尺寸圖

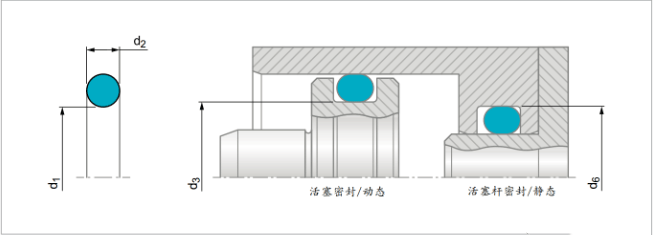

　　2、徑向安裝O形圈選型(靜態和動態運動)

　　活塞密封

　　選擇適當規格的O形圈時，應該保證其內徑d1至少等于或者小于溝槽內徑d3;O形圈被用作活塞密封，主O形圈內徑d1.在動態工況下應該會被拉伸2%至5%的幅度，并且在靜態工況下拉伸率在2%和8%之間

　　活塞桿密封

　　選擇適當規格的O形圈時，應該保證其外徑(d1+2*d2)至少等于或者大于溝槽外徑d6;

　　當選擇的O型圈直徑d1大于250 mm時， O型圈外徑將不能超過溝槽外徑的3%;

　　當選擇的O型圈直徑d1小于250mm時， O型圈外徑將不能超過溝槽外徑的5%。

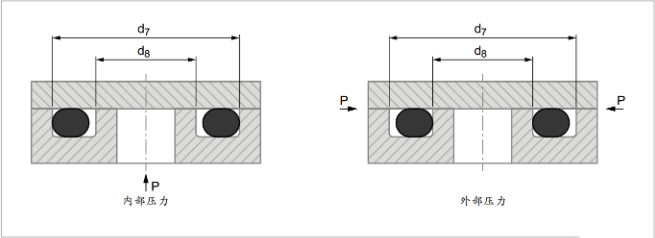

　　3、軸向安裝O型圈選型(靜態)

　　O型圈用作靜態軸向密封，那么當選擇O型圈大小時，就應該考慮壓力的方向。如果O型圈受壓，設計溝槽時就應該考慮施加壓力的情況， O型圈接觸的溝槽壁總是會遠離受壓的一側。

　　如果存在外部壓力，選擇O型圈時，其內徑d1就要比內溝槽直徑d8小大約1%至3%。

　　如果存在內部壓力，選擇O型圈時，其外徑(d1+2*d2)就要和外溝槽直徑d7相等或者大約1%至2%。

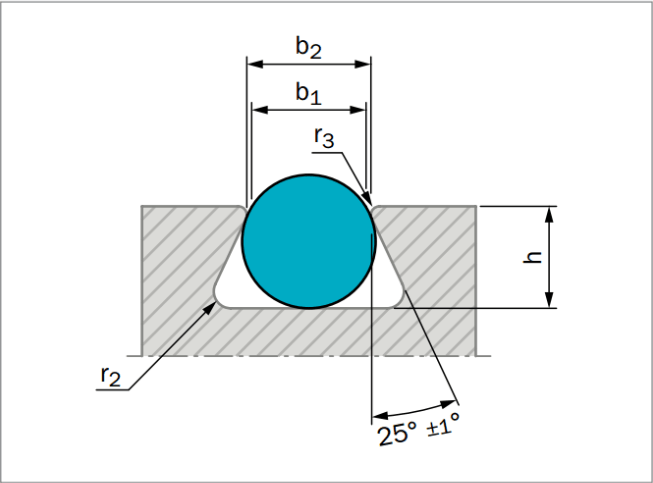

　　4、軸向梯形溝槽安裝O型圈選型（靜態）

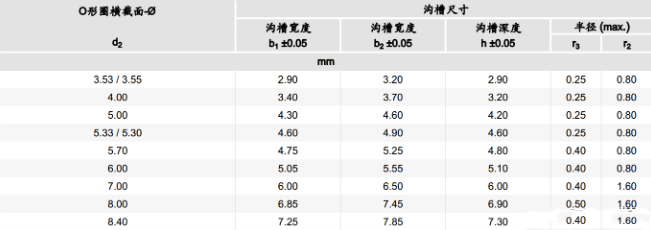

　　梯形溝槽僅用于特殊情況下，例如在頂部安裝的場合下，為了能夠固定住O型圈。其安裝尺寸歸納在表中。梯形溝槽僅推薦用于橫截面直徑為3.53 mm的O型圈， O形圈內徑等于平均溝槽直徑減去O型圈橫截面直徑。

　　5、旋轉密封O型圈選型

　　在某些短運行周期的應用中， O形圈能夠被用作密封軸上的旋轉密封件。同時，應該注意以下幾點：

　　(1)旋轉密封工作原理是基于拉伸的彈性密封圈受熱會發生收縮(焦爾效應)。根據常規的設計標準， O形圈內徑d1將略小于軸徑，由于摩擦而產生的熱量將使密封圈產生更大的收縮，這樣會使旋轉軸上的壓力增大而無法形成潤滑油膜，導致摩擦力更大，結果就是磨損增加，密封圈提前失效。

　　(2)選擇密封圈的規格時，其內徑應該比所需密封的軸徑約大2 ~ 5%。當安裝在溝槽中時，密封圈徑向壓縮，并被溝槽壓向旋轉軸。因此，密封圈在溝槽中稍微呈現波紋狀，有助于潤滑。

　　(3)O形圈的安裝必須符合旋轉密封件的工作原理。

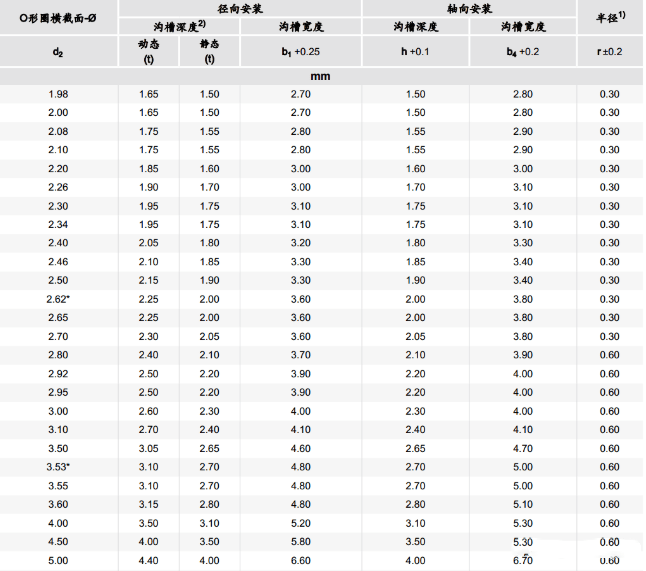

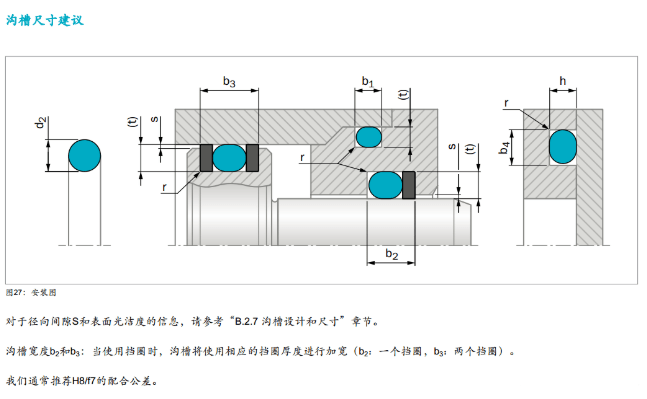

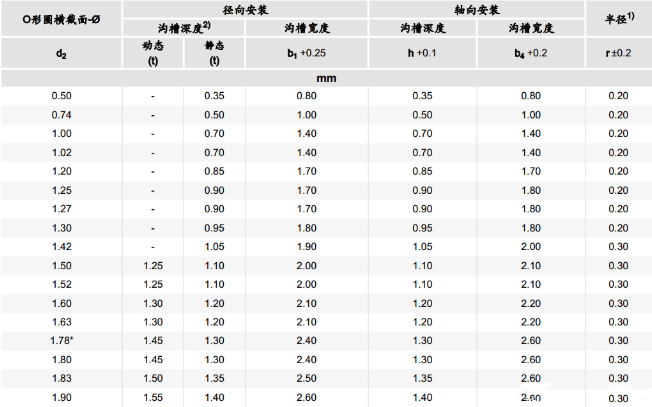

　　四、O型密封圈溝槽設計規則
