一、機械間隙對O形圈有什么影響?

　　O形圈是否容易被擠壞很大程度上取決于機械部件之間的縫隙大小，以字母g表示，縫隙過大就會造成彈性體受擠損壞。

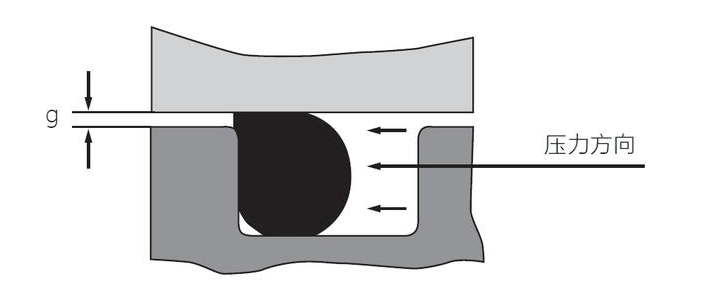

  O型密封圈在受壓下的表現

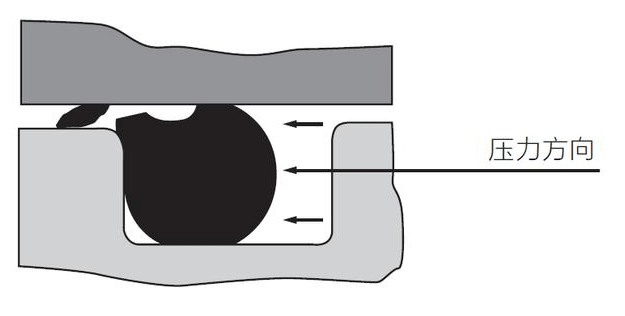

受擠O型密封圈

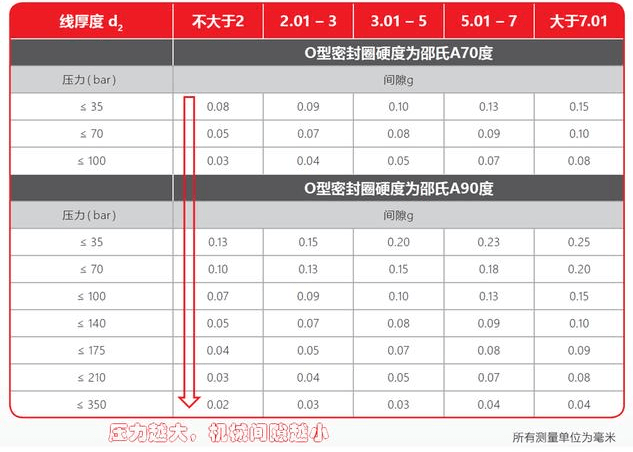

　　而機械間隙又取決于公差配合的選擇，裝配工藝，加工工藝等因素。除此之外，密封面間隙的壓力也是很關鍵的因素。下面給出O形圈線徑、機械間隙、所受壓力、硬度四者之間的關系表，可供設計時參考。粗略的看，總的設計原則就是——壓力越大，機械間隙就要越小。

　　二、溫度對O形圈有什么影響?

　　一般O形圈可以在一個很寬的溫度范圍內良好的工作。但這個溫度范圍是有限的，我們Z關注溫度的上限值和下限值。若溫度低于所謂的下限值(它有一個好聽的名字——玻璃轉化溫度)，O形圈將失去機械強度和彈性。幸運的是這個過程是可逆的，也就是說在加熱后，O型圈的性能即可恢復。

　　若溫度高于所謂的上限值，將導致O型圈分解，而且這個過程是不可逆的。

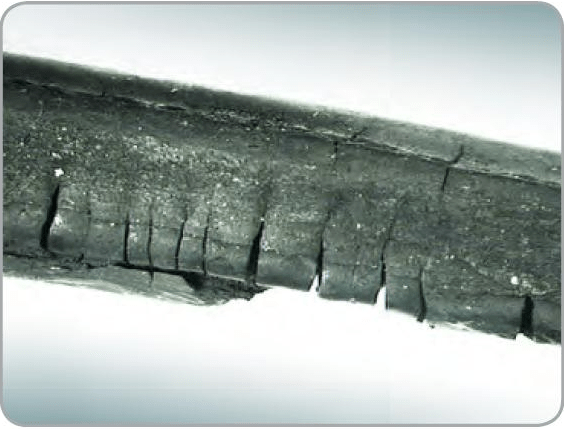

G端熱強度對O型密封圈的影響

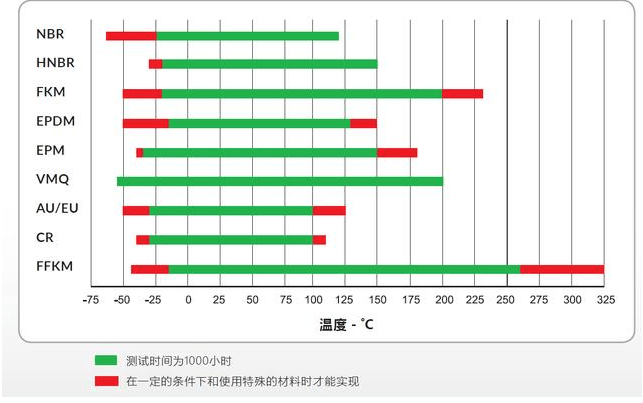

　　當然了，不同的密封介質，對O形圈的抗熱強度是不同的。比如100 °C油溫度和100° C 空氣溫度對O形圈的抗熱強度要求是不同的。下表給出部分彈性材料的工作溫度范圍，以空氣為例。

　　三、密封介質的物理化學性質對O型圈有什么影響?

　　1、物理影響

　　主要是指O形圈在密封介質中的體積變化，即縮小或膨脹。

　　收縮時，密封介質中的某些成分，比如軟化劑被析出，使密封失效，Z終導致泄漏。這種現象必須避免。

　　膨脹時，彈性體吸收介質，從而導致其性能指標改變，比如抗力強度和硬度降低。但這并不代表密封功能消失，只是過度的膨脹會導致溝槽被填滿，O型圈的機械功能喪失。

　　2、化學影響

　　這個應該不用多說，O形圈與化學物質相接觸，導致彈性體交聯斷裂，彈性體硬化和脆化，Z終失去彈性。

　　了解更多O型圈或相關內容，就在永嘉旭麗橡塑官網，或歡迎電話咨詢!

　　永嘉旭麗橡塑科技有限公司，專注O型圈25年!
